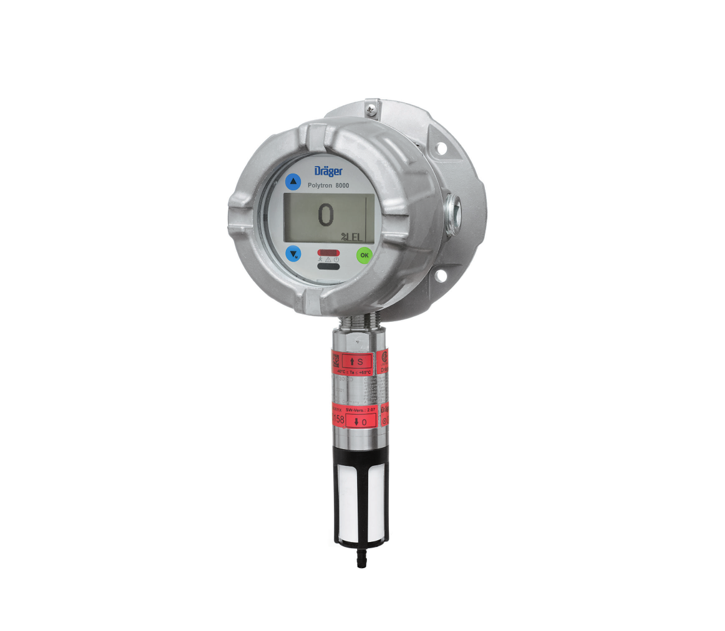

德尔格Polytron8310红外可燃气检测仪

一、产品概述：

Dräger Polytron ® 5310/8310 IR 是一款防爆变送器，可检测浓度达到爆炸下限 (LEL) 的可燃气体。 它使用红外 DrägerSensor ®IR，经过配置，可用于检测甲烷、丙烷或乙烯。 除了带继电器的 3线、4 到 20 毫安模拟输出之外，它还提供 Modbus 和 Fieldbus 协议，可兼容大多数控制系统。

二、技术参数：

Dräger Polytron ® 5310/8310 IR | 05

Dräger Polytron ® 5310/8310 IR

类型        防爆/阻燃封闭式变送器（“d”版本）或与增安型结合使用（“d/e”版本）

气体        易燃气体与蒸气

测量范围    0 至 100 %LEL

显示屏      背光图形 LCD； 3 种状态 LED（绿/黄/红）

正常运行    4 至 20mA

维护        恒定电流 3.4mA 或 4mA

            ±1mA 1Hz 调制；（可调整）

信号输出（模拟）故障 < 1.2mA

信号输出（数字） HART ® 、PROFIBUS ® PA、FOUNDATION fieldbus ™ H1 及

Modbus RTU

电源 10 至 30V 直流，3 线不包含继电器，非远程 145mA，24V 耗电量包含继电器，远程 185mA，24V

电气参数

继电器技术参数（选件） 2 个报警继电器及 1 个故障继电器，单刀双掷，230V 交流电

压时触点容量为 5A，30V 直流电压时触点容量为 5A， 由电阻决定

温度  -40 至 65°C（-40 至 149°F），无继电器

      -40 至 65°C（-40 至 149°F），带继电器

压力  20.7 至 38.4 英寸汞柱（700 至 1,300 毫巴）

环境条件

湿      度  0 至 100% 相对湿度，无凝结

变送器外壳  具有环氧涂层、不含铜的铝制或 SS316L 不锈钢制外壳

传感器外壳  SS316L 不锈钢

外壳防护类别 NEMA 4X & 7，IP65/66/67

电缆接口 3/4 英寸 NPT 螺纹孔或 M20 电缆压盖

无安装基座 11.0 英寸 x 5.9 英寸 x 5.1 英

寸（280 × 150 × 130 毫米）

尺寸（高 x 宽 x 深），约

带安装基座 11.0 英寸 x 7.1 英寸 x 7.5 英

寸（280 x 180 x 190 毫米）

无安装基座，铝制 4.9 磅（2.2 千克）

无安装基座，SS316L 不锈钢 8.8 磅（4.0 千克）

带安装基座，铝制 7.7 磅（3.5 千克）

外壳

重量约

带安装基座，SS316L 不锈钢 11.0 磅（5.4 千克）

认证*

UL 类别 I，1 类，A 组、B 组、C 组、D

组；

类别 II，1 类，E 组、F 组、G 组；

类别 I，1 区，IIC 组；

T-Code T6/T4

CSA 类别 I，1 类，A 组、B 组、C 组、D

组；

类别 I，1 区，IIC 组；

T-Code T6/T4

CSA C22.2 152 号

4 至 20mA HART ® Ex db IIC T6/T4 Gb，-40 ≤

Ta ≤ +40/+65°C； “d”版本

Ex db e IIC T6/T4 Gb，-40 ≤

Ta ≤ +40/+65°C； “e”版本；

Ex tb IIIC T135°C Db

IECEx

PROFIBUS ® & FF Ex db ia IIC T6/T4 Gb，-40 ≤
