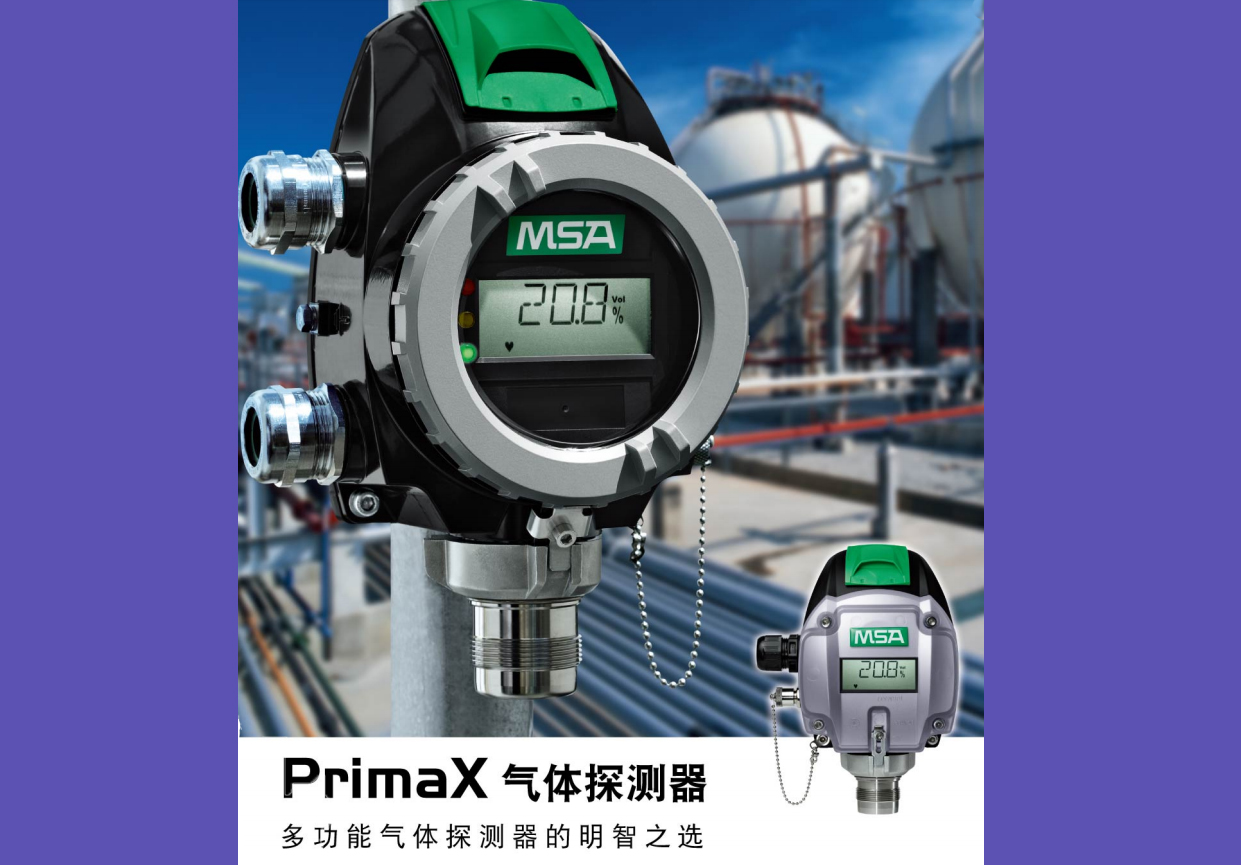

梅思安PrimaXP/PrimaXI单一气体探测器

一、产品介绍：

PrimaXI气体探测器产品有两个版本可选：采用铝合金外壳的PrimaXP隔爆型产品，采用尼龙塑料外壳的PrimaXI本安型产品。PrimaX 产品可以检测多达22种气体，包括可燃气、氧气、H2S、一氧化碳、二氧化硫、NH3、NO2、H2等。其中可燃性气体检测只适用于PrimaXP隔爆型产品。

产品特点：

1、德国工艺设计

2、大屏LCD显示，带LED状态指示灯

3、可更换即插即用传感器

4、创新外观设计，带嵌入式按键

5、HART+继电器可选

6、整合快速安装背板

7、多项产品认证，SIL2、CCCF、ATEX、IECEx、UL、CSA

二、产品参数：

  物理特性

  1、外壳材质：  带涂层铝合金外壳

  2、尺    寸：  (220 x 162 x 100) mm

  3、重    量：  1.6 kg

  4、外壳进线：  2 x M25 或 2 x 3/4“NPT进线

  环境特性

  1、温    度：  -40°C 到 +70°C

  2、湿    度：  15% to 90% RH 非凝露

  3、防护等级：  IP66

  检测性能

  1、气体类别：  可燃气、氧气及有毒气体

  2、传 感 器：  气体种类                                   量程

                 可燃气                                      0-100%LEL

                 氧气                                         0-25% Vol.

                 一氧化碳(CO)                           100, 200, 500, 1000 ppm

                 硫化氢(H2S)                             10, 20, 50, 100 ppm

                 二氧化硫(SO2)                          10, 20, 50, 100 ppm

                 氯气 (Cl2)                                 5, 10 ppm

                 氨气 (NH3)                               50, 100, 500, 1000 ppm

                 二氧化氮 (NO2)                        10, 20, 100 ppm

                 氰化氢 (HCN)                           10, 20, 30, 50 ppm

                 氯化氢 (HCl)                             10, 20, 30 ppm

                 氟化氢 (HF)                              5, 10 ppm

                 一氧化氮 (NO)                          100 ppm

                 氢气 (H2)                                 1000 ppm

                 磷烷 (PH3)                               1 ppm

                 硅烷 (SiH4)                              20, 50 ppm

                 溴化氢 (HBr)                            30 ppm

                 锗烷 (GeH4)                             2 ppm

                 氟气 (F2)                                  1 ppm

                 乙硼烷 (B2H6)                          1 ppm

                 溴气 (Br2)                                 10 ppm

                 砷烷 (AsH4)                             1 ppm

   变送器工作要求

  1、催然燃烧式可燃气传感器 抗中毒催化燃烧传感器。电化学原理，检测氧气及各种毒气；

  2、可承受超量程可燃气气体（0-100%LEL）

  3、工作电压：   19.2 到 28.0 VDC, 通常24 VDC

  4、输出信号：   输出4-20mA并可选HART，可负载 300 欧姆

  5、接线方式：   标准3线制输出或4线制隔离电流型

  6、传 感 器：   传感器无需定期添加反应介质

  7、继 电 器：   可选两组继电器 – 报警和故障 (1A/30VDC SPST)

三、安装及附件：

  1、背        板：外壳附带背板可简易安装至墙面或类似物体

  2、管 道 式安装：提供可选的管道式安装附件

  3、传感器防护罩：传感器标配防护罩用于防止外界环境干扰

  4、导管安装法兰：可提供导管安装法兰用于检测导管气体

  5、遮   阳   罩：提供遮阳罩用于防护阳光直射高温

  6、设  置/标 定：所有仪表设置及标定操作都可以通过内置4键键盘或可选HART控制器实现。

  7、L E D 指示灯：内置3个状态LED指示灯

  8、红  色 L E D：报警状态

  9、黄  色 L E D：故障状态

 10、绿  色 L E D：正常工作状态

 11、显  示 ：4.5英寸高亮液晶显示屏，现场显示被监测气体种类和当前检测读数

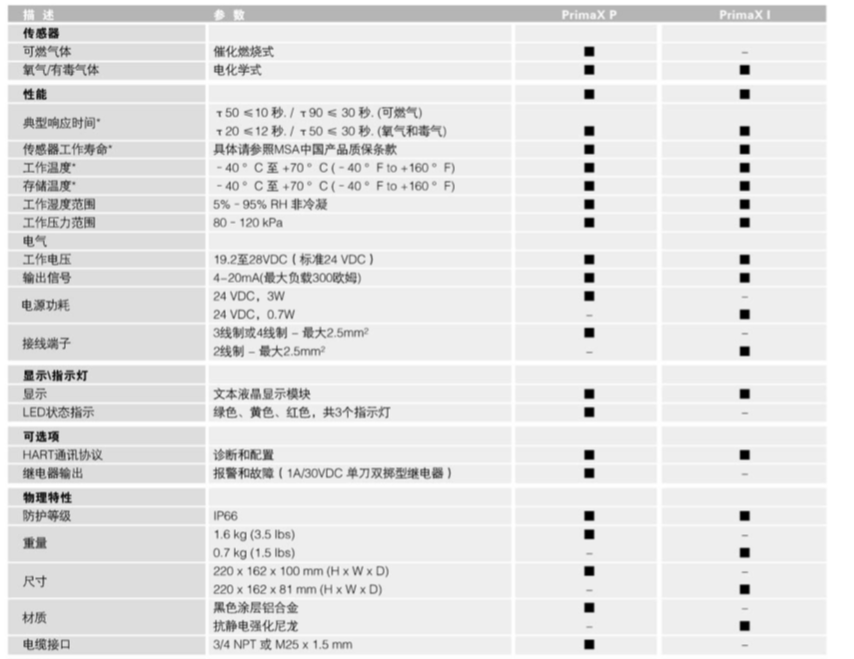

四、技术规格：

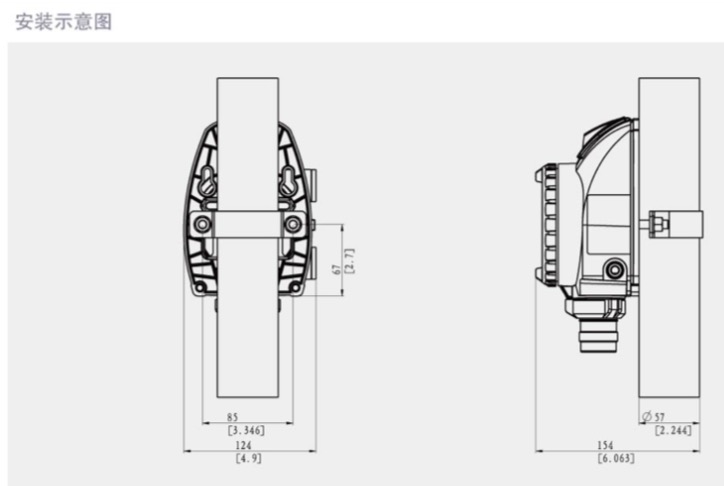

五、安装示意图：

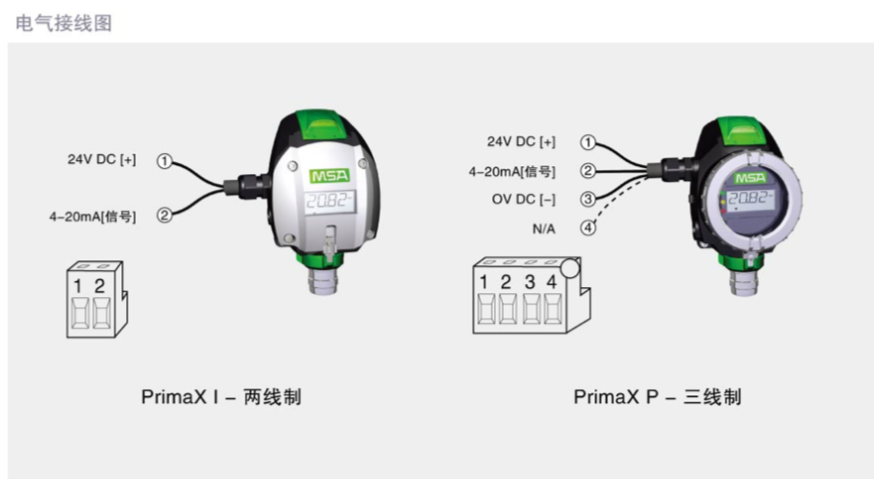

六、电气接线图：
